فصل جدید تولید: چرا برش لیزری انقلابی در قطعه سازی ایجاد کرد؟
برش لیزری صرفاً یک ابزار نیست؛ نقطه عطفی در صنعت ساخت قطعه صنعتی و تولیده. تا قبل از ورود لیزر به میدان، برش فلزات با روش‌هایی مثل گیوتین، پلاسما، آب یا حتی اره‌کاری انجام می‌شد. هر کدام محدودیت‌ها و نواقص خودشون رو داشتن؛ اما با ورود لیزر، همه چیز تغییر کرد.

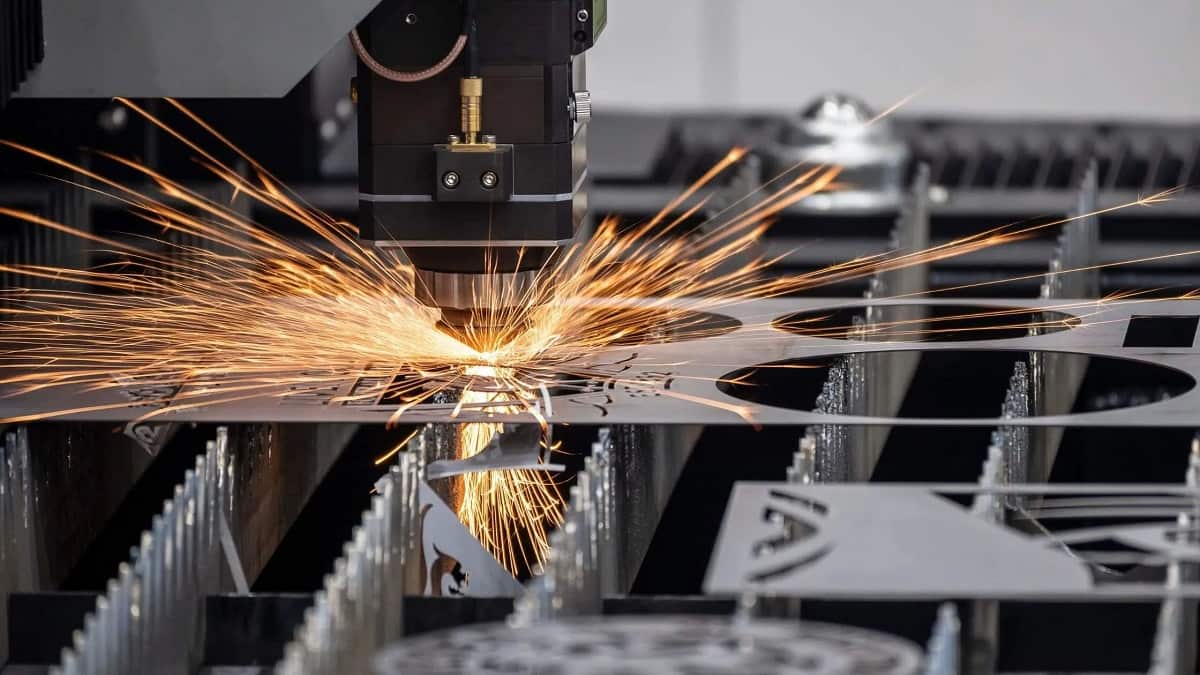

در این روش، پرتوی متمرکز نور با انرژی بالا مستقیماً روی سطح فلز تابیده می‌شه و اون‌قدر شدید و دقیق عمل می‌کنه که مواد رو در نقطه تماس به ذوب، تبخیر یا اکسید تبدیل می‌کنه. برش لیزری فقط بریدن نیست؛ خلق خطوط تمیز، بدون پلیسه، با دقت میکرونی‌ست.
از صنایع ظریفی مثل ساعت‌سازی گرفته تا پروژه‌های غول‌پیکری مثل ساخت سازه‌های صنعتی، برش لیزری امروز ستون فقرات بسیاری از فرایندهای ساخت محسوب می‌شه.
فرایند کامل برش لیزری فلزات در یک نگاه
در پایان این بخش، نوبت می‌رسه به جدول جامعی که تمام مراحل برش لیزری فلزات رو به‌صورت مرحله‌به‌مرحله، از آماده‌سازی تا کنترل کیفیت نهایی، نمایش می‌ده:
جدول مراحل گام‌به‌گام برش لیزری فلزات
مرحله | شرح عملیات | مواد مصرفی و تجهیزات | نکات ایمنی و فنی | کنترل کیفیت و بررسی‌ها |
آماده‌سازی ورق | تمیزکاری، صاف کردن، بررسی ضخامت | دستمال صنعتی، ابزار اندازه‌گیری، میز تخت | بررسی یکنواختی سطح | عدم وجود خمیدگی یا چربی |
تنظیم فایل G-code | طراحی مسیر برش با نرم‌افزار | نرم‌افزار CAD/CAM، سیستم کنترل | بررسی جهت‌گیری فایل و ترتیب برش | پیش‌نمایش مسیر برش |
تنظیم دستگاه | فوکوس، توان، سرعت، فشار گاز | پنل کنترل، لنز لیزر، گاز نیتروژن/اکسیژن | تست اولیه روی قطعه مشابه | تست برش روی قطعه آزمایشی |
اجرای برش | شروع فرایند با کنترل اپراتور | سیستم لیزر، گاز، میز خلاء | استفاده از عینک ایمنی و تهویه مناسب | پایش لحظه‌ای مسیر برش |
کنترل نهایی | بررسی لبه‌ها، پلیسه، تغییر رنگ | کولیس، ابزار پلیسه‌گیری، نور UV | سرد شدن کامل قطعه قبل از جابجایی | مقایسه با نقشه فنی و استانداردها |
لیزر CO₂، فایبر یا Nd:YAG؟ انتخاب اشتباه می‌تونه پروژه رو نابود کنه!
یکی از اشتباهات رایج در کارگاه‌های تازه‌کار، انتخاب اشتباه منبع لیزره. اینکه شما چه نوع لیزری برای برش استفاده می‌کنید، مستقیماً روی کیفیت، سرعت و نوع فلزی که می‌تونید برش بدید اثر داره.
مقایسه دقیق انواع لیزرهای مورد استفاده در برش فلزات:
نوع لیزر | مکانیزم تولید لیزر | مناسب برای فلزات | مزایا | معایب |
CO₂ | گاز دی‌اکسید کربن پرانرژی | فولاد ضدزنگ، آلومینیوم نازک | دقت بالا، مناسب برش‌های بزرگ | مصرف برق بالا، نگهداری پیچیده |
فایبر (Fiber) | تقویت نوری از طریق فیبر | استیل، آهن، آلومینیوم، مس | سرعت بالا، عمر طولانی، بدون نیاز به تنظیم زیاد | قیمت اولیه بالا |
Nd:YAG | کریستال جامد | قطعات خیلی دقیق یا ضخیم | توان بالا برای ضخامت‌های خاص | هزینه نگهداری زیاد، عمر کمتر |
اگه در کارگاه خودتون قطعات ضخیم و حجیم برش می‌زنید، فایبر بهترین گزینه‌ست. اما برای برش‌های بسیار ظریف با جزئیات پیچیده، Nd:YAG برتری داره.
برش بدون خطا؟ همه چیز به تنظیمات صحیح دستگاه بستگی داره
حتی بهترین دستگاه برش لیزری هم اگر تنظیماتش درست نباشه، نتیجه مطلوبی نمی‌ده. نکات کلیدی در این زمینه عبارت‌اند از:
- فاصله کانونی لنز (Focal Distance): اگر لیزر دقیقاً در نقطه کانونی روی فلز تنظیم نشه، عرض برش بیشتر شده و کیفیت کاهش پیدا می‌کنه.
- سرعت برش (Cutting Speed): سرعت زیاد، باعث باقی ماندن فلز ذوب‌شده روی لبه‌ها می‌شه؛ سرعت کم هم باعث سوختگی لبه و تغییر رنگ می‌شه.
- فشار و نوع گاز کمکی: استفاده از نیتروژن، اکسیژن یا هوای فشرده باید بسته به جنس فلز و نوع پروژه انتخاب بشه.
- فرکانس پالس لیزر: در برش‌های ضربه‌ای، کنترل فرکانس اهمیت زیادی داره تا پلیسه‌ها حذف بشن.
برش موفق به‌هیچ‌وجه شانسی نیست؛ نتیجه محاسبه، تجربه و آزمون دقیق پارامترهاست.
چه فلزاتی با لیزر برش می‌خورند؟ محدودیت‌ها و فرصت‌ها
برش لیزری انعطاف‌پذیره اما همه فلزات به یک اندازه مناسب این فرایند نیستند. برخی فلزات به‌دلیل بازتاب بالا، رسانایی گرمایی زیاد یا آلیاژهای خاص، چالش‌برانگیزترن.
جدول راهنمای جامع: برش‌پذیری فلزات مختلف با لیزر
نوع فلز | قابلیت برش با لیزر | نکات کلیدی |
فولاد ضدزنگ | عالی | بهترین نتیجه با فایبر و نیتروژن |
فولاد کربنی | عالی | مراقب سوختگی لبه باشید |
آلومینیوم | متوسط | بازتاب بالا؛ نیازمند توان زیاد |
مس | ضعیف | بازتابی‌ترین فلز؛ نیاز به تنظیمات خاص |
برنج | متوسط | ممکن است پلیسه ایجاد کند |
تیتانیوم | خوب | نیاز به گاز محافظ مخصوص |
اگه با فلزاتی مثل مس و آلومینیوم سروکار دارید، باید از منابع لیزر قوی‌تر و لنزهای ضد بازتاب استفاده کنید. در غیر این صورت، هم دستگاه آسیب می‌بینه و هم کیفیت کار پایین میاد.
دقت میلی‌متری یا افتضاح میلیونی؟ اشتباهات رایج در کارگاه‌های لیزر
خیلی از اپراتورها تصور می‌کنن وقتی دستگاه گرونه و لیزر قوی‌ای داره، دیگه مشکلی پیش نمیاد. اما حقیقت چیز دیگه‌ایه. در زیر، چند اشتباه مرگ‌بار رو مرور می‌کنیم که می‌تونه هزینه‌های جبران‌ناپذیری به پروژه وارد کنه:
- عدم توجه به تمیزی لنز و آینه‌ها: گردوغبار یا ذرات چربی روی لنزها باعث افت کیفیت پرتو می‌شن.
- برنامه‌ریزی نادرست مسیر برش (G-code): نرم‌افزار باید بر اساس نوع متریال و ضخامت بهینه‌سازی بشه. برش‌های تودرتو یا ترتیب اشتباه، هم زمان‌بر می‌شن و هم کیفیت رو کاهش می‌دن.
- استفاده از گاز کمک اشتباه: مثلاً استفاده از اکسیژن برای استیل ممکنه منجر به سوختگی و تغییر رنگ سطح بشه.
- عدم کالیبراسیون به‌موقع: هرچند ماه یک‌بار باید کالیبراسیون انجام بشه تا تنظیمات دستگاه با واقعیت تطابق داشته باشه.
برش لیزری یا واترجت؟ وقتی تصمیم نادرست شما رو به مرز ورشکستگی می‌بره
خیلی‌ها می‌پرسن چرا باید از لیزر استفاده کنیم وقتی واترجت هم می‌تونه فلز رو ببره؟
جواب ساده‌ست: بستگی به پروژه داره. اگه ضخامت بالای 50 میلی‌متر دارید، واترجت شاید بهتر عمل کنه. اما برای دقت، سرعت، لبه‌های تمیز و عدم نیاز به پردازش ثانویه، لیزر بی‌رقیبه.
جدول مقایسه کاربردی: برش لیزری در مقابل برش واترجت
ویژگی | برش لیزری | برش واترجت |
دقت برش | بسیار بالا | بالا |
سرعت | بسیار بالا | متوسط |
لبه‌ها | تمیز، بدون پلیسه | نیاز به تمیزکاری |
توانایی در برش فلزات نرم | عالی | عالی |
مناسب برای متریال ضخیم | محدود | عالی |
مصرف انرژی | کمتر | بیشتر |
هزینه نگهداری | متوسط | بالا |
هزینه دستگاه | بالا | بسیار بالا |
برش واترجت گزینه‌ای عالی برای متریال‌های ضخیم یا مواد ترکیبیه، ولی سرعت و بهره‌وری پایین‌تری نسبت به لیزر داره. لیزر برای پروژه‌های دقیق و سریع، انتخاب مطمئن‌تریه.
از طراحی تا اجرا: نقش نرم‌افزار در موفقیت پروژه‌های برش لیزری
بسیاری از اوقات، اپراتورها و طراح‌ها روی دستگاه‌های برش لیزر تمرکز می‌کنن و نرم‌افزار رو دست کم می‌گیرن؛ درحالی‌که کیفیت نهایی به شدت وابسته به طراحی اولیه‌ست.
نرم‌افزارهایی مثل AutoCAD، SolidWorks، و CorelDRAW در کنار برنامه‌های تخصصی Nesting و CAM می‌تونن عملکرد دستگاه رو چند برابر بهینه کنن. طراحی مسیر بهینه، کاهش حرکت بیهوده هد لیزر و چیدمان دقیق قطعات روی ورق، باعث می‌شه متریال کمتری مصرف بشه و سرعت افزایش پیدا کنه.
نکته کلیدی: همیشه قبل از اجرای واقعی، پیش‌نمایش دیجیتال G-code رو بررسی کنید. کوچک‌ترین خطای هندسی می‌تونه ده‌ها ورق گران‌قیمت رو نابود کنه.
از ضخامت 0.5 تا 20 میلی‌متر: چطور تنظیمات برش برای هر ضخامت فلزی متفاوت است؟
یکی از نقاط ضعف برخی اپراتورها، استفاده از تنظیمات یکسان برای ضخامت‌های مختلف فلزاته. در برش لیزری، هر میلی‌متر تغییر در ضخامت فلز، یک تنظیمات جدید می‌طلبه؛ از توان لیزر گرفته تا نوع گاز کمکی و سرعت حرکت هد.
فرمول کلی اینه:
هر چه ضخامت بیشتر، توان لیزر و فشار گاز بالاتر باید باشه، ولی در عوض سرعت حرکت هد باید کمتر بشه تا فلز به‌طور کامل ذوب یا تبخیر بشه و برش تمیز صورت بگیره.
نکات تنظیمی بر اساس ضخامت فلز:
- ضخامت‌های زیر 1 میلی‌متر:
سرعت بالا، توان متوسط، گاز نیتروژن برای جلوگیری از اکسید. - ضخامت‌های 1 تا 5 میلی‌متر:
توان بالا، سرعت متوسط، نیتروژن یا اکسیژن بسته به نوع فلز. - ضخامت‌های بالای 5 میلی‌متر:
سرعت کم، توان بسیار بالا، نیازمند هد خنک‌شونده و استفاده از گازهای پرفشار.
اگر این نکات رعایت نشه، نتیجه برش نه‌تنها ناهموار می‌شه، بلکه ممکنه دستگاه دچار تنش حرارتی یا حتی سوختگی لنز بشه.
برش تمیز یا فاجعه تولید؟ بررسی خطاهای انسانی در کار با دستگاه لیزر
حتی پیشرفته‌ترین دستگاه‌ها هم از خطای انسانی در امان نیستن. یک اشتباه ساده در انتخاب فایل G-code، جهت‌گیری ورق یا حتی بی‌دقتی در قرار دادن فلز روی میز، می‌تونه کل پروژه رو به فنا بده.
خطاهای رایج انسانی در برش لیزر فلزات:
- استفاده از فایل معیوب یا ناقص طراحی: برش ناقص یا مسیرهای ناخواسته.
- تنظیم اشتباه فوکوس لیزر: خط برش پهن، سوخته یا ناقص.
- جابجایی فلز در حین عملیات: باعث جابجایی مسیر برش و آسیب به قطعات اطراف.
- بی‌توجهی به هشدارهای نرم‌افزاری دستگاه: بسیاری از خطاها قابل پیشگیری هستند اگر پیام‌های سیستم جدی گرفته بشن.
یاد گرفتن از اشتباهات، بخش حیاتی آموزش اپراتورهای حرفه‌ایه.
